トップページ > 同軸ケーブル加工

同軸ケーブル加工

 同軸ケーブル加工について

  同軸ケーブル加工は主にMCM社製のCosmic48R(写真)を利用します。本装置は、100ミクロンクラスの同軸ケーブルの加工精度では世界のトップクラスと認められております。よって非常に高品質に安定したケーブル加工が可能です。
 同軸ケーブル加工に使用する主なケーブルは汎用で1.5D-2V、3D-2V、5D-2V、RGタイプでRG-58AU、20シールドタイプで3D-2W、5D-2Wなどの加工をしております。また加工できるコネクタはBNC-L型プラグ、BNC-ストレートジャック、BNC-パネルジャック、SMAコネクタ、Nタイプコネクタなどです。同軸加工はハンダ付けや圧着加工も可能です。セミリジットケーブル加工も可能です。地デジ用ケーブルも加工可能です。
 50Ω同軸ケーブル、75Ω同軸ケーブルのどちらも加工可能です。
 半田タイプ(締付(ナット))、圧着タイプのどちらも対応可能です。
 同軸ケーブル1本から量産まで加工を承ります。

 同軸ケーブル加工を依頼するには?

  加工部材をお客様からご支給いただき加工だけを弊社で行うこともできますし、弊社で部材の一部あるいは全部を手配して加工を行うこともできます。同軸ケーブル加工の価格、単価、品質にお困りの方は是非ご相談下さいませ。その他ご要望等をお知らせ下さいませ。

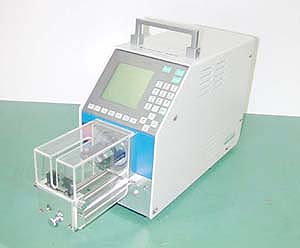

同軸ケーブル加工機 Cosmic 48R
下記に同軸ケーブルの加工例についてご紹介いたします。
同軸ケーブル加工事例です。
拡大写真
[事例No.B0001]
ハンダ加工

RG-55/U
BNC-LP-58/U
同軸ケーブル加工事例です。
拡大写真
[事例No.B0002]
ハンダ加工

3D-2V
N-LP-3D
同軸ケーブル加工事例です。
拡大写真
[事例No.B0003]
圧着加工

1.5D-2V
SMA-P-1.5D-CR

拡大写真
[事例No.B0004]
ハンダ加工

1.5D-2V
SMA-P-1.5D/Au

拡大写真
[事例No.B0005]
ハンダ加工

1.5D-2V
BNC-P-1.5D

拡大写真
[事例No.B0006]
圧着加工

1.5D-2V
BNC-P-1.5D-CR10

拡大写真
[事例No.B0007]
圧着加工

5C-2V 75Ωタイ
050-1371

拡大写真
[事例No.B0008]
芯線:ハンダ加工
外皮:圧着加工

1.5D-2W
SMAP-1.5WA

拡大写真
[事例No.B0009]
ハンダ加工

RG-58A/U
BNC-P-58/U

拡大写真
[事例No.B0010]
ハンダ加工

5D-2V
BNC-P-5D

拡大写真
[事例No.B0011]
ハンダ加工

3C-2V
BNC-117-P

拡大写真
[事例No.B0012]
ハンダ加工

1.5D-2V
SMA-J-1.5D

拡大写真
[事例No.B0013]
ハンダ加工

5D-2W
BNC-P-5DW

拡大写真
[事例No.B0014]
ハンダ加工

5D-2W
N-P-5DW

拡大写真
[事例No.B0015]
ハンダ加工

5D-2W
N-J-5DW

拡大写真
[事例No.B0016]
ハンダ加工

RG-8/U
N-J-8/U

拡大写真
[事例No.B0017]
ハンダ加工

RG-8/U
N-P-8/U

拡大写真
[事例No.B0018]
圧着加工

S-4C-FB
F型 4C用

拡大写真
[事例No.B0019]
圧着加工

H.FL-LP
DFS111

拡大写真
[事例No.B0020]
圧着加工

BNC-P-3C-CR
3C-2V

拡大写真
[事例No.B0021]
圧着加工

BNC-P-58-CR
RG-58A/U

対応可能同軸ケーブルコネクタ(以下のリストに掲載以外のものも多数対応可能です。)
ケーブルタイプ 品種 ケーブルタイプ 品種
BNC同軸ケーブル BNC-P(プラグ)オス SMB同軸ケーブル SMB-P(プラグ)オス
BNC同軸ケーブル BNC-J(ジャック)メス SMB同軸ケーブル SMB-LP(Lプラグ)オス
BNC同軸ケーブル BNC-LP(Lプラグ)オス SMB同軸ケーブル SMB-BJ(バルクヘッドジャック)メス
BNC同軸ケーブル BNC-BJ(バルクヘッドジャック)メス SMA同軸ケーブル SMA-P(プラグ)オス
BNC同軸ケーブル BNC-PJ(パネルジャック)メス SMA同軸ケーブル SMA-J(ジャック)メス
BNC同軸ケーブル BNC-R(レセプタクル) SMA同軸ケーブル SMA-LP(Lプラグ)オス
TNC同軸ケーブル TNC-P(プラグ)オス SMA同軸ケーブル SMA-BJ(バルクヘッドジャック)メス
TNC同軸ケーブル TNC-J(ジャック)メス SMA同軸ケーブル SMA-PJ(パネルジャック)メス
TNC同軸ケーブル TNC-BJ(バルクヘッドジャック)メス MCX同軸ケーブル MCX-P(プラグ)オス
SMT小型同軸ケーブル H.FL-LP(Lプラグ)オス MCX同軸ケーブル MCX-LP(Lプラグ)オス
SMT小型同軸ケーブル U.FL-LP(Lプラグ)オス MMCX同軸ケーブル MMCX-P(プラグ)オス
N同軸ケーブル N-P(プラグ)オス MMCX同軸ケーブル MMCX-LP(Lプラグ)オス
N同軸ケーブル N-J(ジャック)メス F同軸ケーブル F-P(プラグ)オス
N同軸ケーブル N-LP(Lプラグ)オス F同軸ケーブル F-LP(Lプラグ)オス
N同軸ケーブル N-PJ(パネルジャック)メス MP同軸ケーブル MP(プラグ)オス
対応可能同軸ケーブル(以下のリストに掲載以外のものも多数対応可能です。)
タイプ 品名 タイプ 品名
50Ω同軸ケーブル 1.5D-2V 75Ω同軸ケーブル 1.5C-2V
50Ω同軸ケーブル 1.5D-QEV 75Ω同軸ケーブル 1.5C-QEV
50Ω同軸ケーブル 1.5D-QEW 75Ω同軸ケーブル 1.5C-QEW
50Ω同軸ケーブル 3D-2V 75Ω同軸ケーブル 3C-2V
50Ω同軸ケーブル 3D-2W 75Ω同軸ケーブル 3C-2W
50Ω同軸ケーブル 5D-2V 75Ω同軸ケーブル 5C-2V
50Ω同軸ケーブル 5D-2W 75Ω同軸ケーブル 5C-2W
50Ω同軸ケーブル 8D-2V 75Ω同軸ケーブル 4C-FB
50Ω同軸ケーブル 10D-2V 75Ω同軸ケーブル S-4C-FB
50Ω同軸ケーブル RG-58A/U 52Ω同軸ケーブル RG-8/U
50Ω同軸ケーブル RG-174/U 53.5Ω同軸ケーブル RG-55/U
50Ω同軸ケーブル RG-196A/U
対応可能コネクタ(以下のリストに掲載以外のものも多数対応可能です。)
コネクタ名 シリーズ名
MCX-P-1.5D-CR MCXシリーズ
MCX-LP-1.5D-CR MCXシリーズ
MMCX-P-1.5D-CR MMCXシリーズ
MMCX-LP-1.5D-CR MMCXシリーズ
N-A-JJ Nシリーズ
N-A-JJ_HF Nシリーズ
N-A-JJ_HF_S Nシリーズ
N-A-JP Nシリーズ
N-A-PP Nシリーズ
N-A-PP_HF Nシリーズ
N-A-PP_HF_S Nシリーズ
N-BJ-085 Nシリーズ
N-BJ-1.5D-CR Nシリーズ
N-BJ-1.5DW-CR Nシリーズ
N-BJ-141 Nシリーズ
N-BR Nシリーズ
N-J-17/U Nシリーズ
N-J-20D Nシリーズ
N-J-214/U Nシリーズ
N-J-3D Nシリーズ
N-J-3D-CR Nシリーズ
N-J-3DW Nシリーズ
N-J-3DW-CR Nシリーズ
N-J-3FB Nシリーズ
N-J-58/U Nシリーズ
N-J-58U-CR Nシリーズ
N-J-5D Nシリーズ
N-J-5D-CR Nシリーズ
N-J-5DW Nシリーズ
N-J-5DW-CR Nシリーズ
N-J-5FB Nシリーズ
N-J-5FB-CR Nシリーズ
N-J-5SF Nシリーズ
N-J-8/U Nシリーズ
N-J-8D Nシリーズ
N-J-8DW Nシリーズ
N-J-8FB Nシリーズ
N-J-8SF Nシリーズ
N-J-10D Nシリーズ
N-J-10DW Nシリーズ
N-J-10FB Nシリーズ
N-J-10SF Nシリーズ
N-J-12FB Nシリーズ
N-J-12SF Nシリーズ
N-LA-JP Nシリーズ
N-LA-JP_HF Nシリーズ
N-LP-3D Nシリーズ
N-LP-3D-CR Nシリーズ
N-LP-3DW Nシリーズ
N-LP-3DW-CR Nシリーズ
N-LP-5D Nシリーズ
N-LP-5D-CR Nシリーズ
N-LP-5DW Nシリーズ
N-LP-5DW-CR Nシリーズ
N-LP-5FB Nシリーズ
N-LP-5SF Nシリーズ
N-LP-8/U Nシリーズ
N-LP-8D Nシリーズ
N-LP-8DW Nシリーズ
N-LP-8FB Nシリーズ
N-LP-8SF Nシリーズ
N-LP-10D Nシリーズ
N-LP-10FB Nシリーズ
N-LP-10SF Nシリーズ
N-P-085 Nシリーズ
N-P-1.5D-CR Nシリーズ
N-P-1.5DW-CR Nシリーズ
N-P-10D六角 Nシリーズ
N-P-141 Nシリーズ
N-P-17/U Nシリーズ
N-P-20D Nシリーズ
N-P-214/U Nシリーズ
N-P-250 Nシリーズ
N-P-34/U Nシリーズ
N-P-3D Nシリーズ
N-P-3DW Nシリーズ
N-P-3FB Nシリーズ
N-P-3FB-CR Nシリーズ
N-P-58/U Nシリーズ
N-P-5D Nシリーズ
N-P-5DW Nシリーズ
N-P-5FB Nシリーズ
N-P-5FB-CR Nシリーズ
N-P-5SF Nシリーズ
N-P-5SF-CR Nシリーズ
N-P-5SF-CR 防水 Nシリーズ
N-P-8/U Nシリーズ
N-P-8D Nシリーズ
N-P-8DW Nシリーズ
N-P-8FB Nシリーズ
N-P-8SFA Nシリーズ
N-P-10D Nシリーズ
N-P-10DW Nシリーズ
N-P-10FB Nシリーズ
N-P-10DSF Nシリーズ
N-P-12FB Nシリーズ
N-P-12SF Nシリーズ
N-PA-JJ Nシリーズ
N-PJ-0.85 Nシリーズ
N-PJ-1.5D-CR Nシリーズ
N-PJ-1.5DW-CR Nシリーズ
N-PJ-141 Nシリーズ
N-PJ-3D Nシリーズ
N-PJ-3DV-CR Nシリーズ
N-PJ-3DW Nシリーズ
N-PJ-3DW-CR Nシリーズ
N-PJ-58/U Nシリーズ
N-PJ-5D Nシリーズ
N-PJ-5DV-CR Nシリーズ
N-PJ-5DW Nシリーズ
N-PJ-5DW-CR Nシリーズ
N-PJ-5FB Nシリーズ
N-PJ-5SF Nシリーズ
N-R□17.5 Nシリーズ
N-R□25.4 Nシリーズ
R.SMA-BJ-1.5DW-CR RSMAシリーズ
R.SMA-J-1.5D-CR RSMAシリーズ
R.SMA-J-1.5DW-CR RSMAシリーズ
R.SMA-J-3D-CR RSMAシリーズ
R.SMA-J-3DW-CR RSMAシリーズ
R.SMA-J-5D-CR RSMAシリーズ
R.SMA-J-5DW-CR RSMAシリーズ
R.SMA-J-5FB-CR RSMAシリーズ
R.SMA-J-5SF-CR RSMAシリーズ
R.SMA-J-SMAP-LA-JP RSMAシリーズ
R.SMA-LA-JP RSMAシリーズ
R.SMA-P-1.5D-CR RSMAシリーズ
R.SMA-P-1.5DW-CR RSMAシリーズ
R.SMA-P-2.5D-CR RSMAシリーズ
R.SMA-P-3D-CR RSMAシリーズ
R.SMA-P-3DW-CR RSMAシリーズ
R.SMA-P-5D-CR RSMAシリーズ
R.SMA-P-5DW-CR RSMAシリーズ
R.SMA-P-5FB-CR RSMAシリーズ
R.SMA-P-5SFB-CR RSMAシリーズ
R.SMA-P-SMAP-LA-JP RSMAシリーズ
R.SMA-LP-3D-CR RSMAシリーズ
R.SMA-LP-3DW-CR RSMAシリーズ
TNC-BJ-1.5D-CR TNCシリーズ
TNC-BJ-1.5DW-CR TNCシリーズ
TNC-LP-3D-CR TNCシリーズ
TNC-LP-3DW-CR TNCシリーズ
TNC-LP-5D-CR TNCシリーズ
TNC-LP-5DW-CR TNCシリーズ
TNC-J-1.5D-CR TNCシリーズ
TNC-J-1.5DW-CR TNCシリーズ
TNC-J-3D TNCシリーズ
TNC-J-3D-CR TNCシリーズ
TNC-J-3DW TNCシリーズ
TNC-J-3DW-CR TNCシリーズ
TNC-J-58/U TNCシリーズ
TNC-J-58/U-CR TNCシリーズ
TNC-J-5D TNCシリーズ
TNC-J-5DW-CR TNCシリーズ
TNC-P-1.5D TNCシリーズ
TNC-P-1.5D-CR TNCシリーズ
TNC-P-1.5DW-CR TNCシリーズ
TNC-P-3D TNCシリーズ
TNC-P-3D-CR TNCシリーズ
TNC-P-3DW TNCシリーズ
TNC-P-3DW-CR TNCシリーズ
TNC-P-3FB-CR TNCシリーズ
TNC-P-58/U TNCシリーズ
TNC-P-58/U-CR TNCシリーズ
TNC-P-5D TNCシリーズ
TNC-P-5D-CR TNCシリーズ
TNC-P-5DW TNCシリーズ
TNC-P-5DW-CR TNCシリーズ
TNC-P-5FB TNCシリーズ
TNC-P-5FB-CR TNCシリーズ
TNC-P-8/U TNCシリーズ
TNC-P-8D TNCシリーズ
TNC-PJ-1.5D-CR TNCシリーズ
TNC-PJ-1.5DW-CR TNCシリーズ
TNC-R TNCシリーズ
コネクタ名 シリーズ名
SMA-BJ-1.5D-CR SMAシリーズ
SMA-BJ-1.5DW-CR SMAシリーズ
SMA-J-1.5DW-CR SMAシリーズ
SMA-J-2.5FB-CR SMAシリーズ
SMA-J-3D-CR SMAシリーズ
SMA-J-3DW-CR SMAシリーズ
SMA-J-5D-CR SMAシリーズ
SMA-J-5DW-CR SMAシリーズ
SMA-J-58U-CR SMAシリーズ
SMA-J-5FB-CR SMAシリーズ
SMA-J-5SF-CR SMAシリーズ
SMA-LP-1.5DW SMAシリーズ
SMA-LP-1.5DW-CR SMAシリーズ
SMA-LP-085 SMAシリーズ
SMA-LP-141 SMAシリーズ
SMA-LP-1.5D-CR SMAシリーズ
SMA-LP-3D-CR SMAシリーズ
SMA-LP-3DW-CR SMAシリーズ
SMA-LP-58U-CR SMAシリーズ
SMA-P-085 SMAシリーズ
SMA-P-141 SMAシリーズ
SMA-P-1.5D-CR SMAシリーズ
SMA-P-1.5DW-CR SMAシリーズ
SMA-P-1.5DHQS-CR SMAシリーズ
SMA-P-2.5DFB-CR SMAシリーズ
SMA-P-3D-CR SMAシリーズ
SMA-P-3DW-CR SMAシリーズ
SMA-P-3FB-CR SMAシリーズ
SMA-P-3.5DFAV SMAシリーズ
SMA-P-5D-CR SMAシリーズ
SMA-P-5DW-CR SMAシリーズ
SMA-P-5FB-CR SMAシリーズ
SMA-P-5SF-CR SMAシリーズ
SMA-P-58U-CR SMAシリーズ
SMA-PJ-1.5D-CR SMAシリーズ
SMA-PJ-1.5DW-CR SMAシリーズ
SMB-BJ-1.5D-CR SMBシリーズ
SMB-BJ-1.5DW-CR SMBシリーズ
SMB-LP-1.5D-CR SMBシリーズ
SMB-LP-1.5DW-CR SMBシリーズ
SMB-LP-1.5DL-CR SMBシリーズ
SMB-LP-1.5DHQS-CR SMBシリーズ
SMB-P-1.5D-CR SMBシリーズ
SMB-P-1.5DW-CR SMBシリーズ
SMB-P-1.5DHQS-CR SMBシリーズ
BNC-31-10H BNCシリーズ
BNC-31-100 BNCシリーズ
BNC-A-JJ BNCシリーズ
BNC-A-PP BNCシリーズ
BNC-BJ-1.5D BNCシリーズ
BNC-BJ-1.5D-CR BNCシリーズ
BNC-BJ-1.5DW BNCシリーズ
BNC-BJ-1.5DW-CR BNCシリーズ
BNC-BR BNCシリーズ
BNC-J-1.5D BNCシリーズ
BNC-J-1.5D-CR BNCシリーズ
BNC-J-1.5D BNCシリーズ
BNC-J-1.5DW-CR BNCシリーズ
BNC-J-316-CR BNCシリーズ
BNC-J-3D BNCシリーズ
BNC-J-3D-CR BNCシリーズ
BNC-J-3DW BNCシリーズ
BNC-J-3DW-CR BNCシリーズ
BNC-J-58U BNCシリーズ
BNC-J-59 BNCシリーズ
BNC-J-5DFB-CR BNCシリーズ
BNC-J-5D BNCシリーズ
BNC-J-5D-CR BNCシリーズ
BNC-J-5DW BNCシリーズ
BNC-J-5DW-CR BNCシリーズ
BNC-LA-JP BNCシリーズ
BNC-LP-3D BNCシリーズ
BNC-LP-3D-CR BNCシリーズ
BNC-LP-3DW BNCシリーズ
BNC-LP-3DW-CR BNCシリーズ
BNC-LP-58/U BNCシリーズ
BNC-LP-58U-CR BNCシリーズ
BNC-LP-59/U BNCシリーズ
BNC-LP-5D BNCシリーズ
BNC-LP-5D-CR BNCシリーズ
BNC-LP-5DW BNCシリーズ
BNC-LP-5DW-CR BNCシリーズ
BNC-LR BNCシリーズ
BNC-LR-PC BNCシリーズ
BNC-P-117 BNCシリーズ
BNC-P-1.5C-CR BNCシリーズ
BNC-P-1.5D BNCシリーズ
BNC-P-1.5D-CR BNCシリーズ
BNC-P-1.5DW-CR BNCシリーズ
BNC-P-1.5DW BNCシリーズ
BNC-P-3C-CR BNCシリーズ
BNC-P-3CW-CR BNCシリーズ
BNC-P-3D BNCシリーズ
BNC-P-3D-CR BNCシリーズ
BNC-P-3DFB-CR BNCシリーズ
BNC-P-3DW BNCシリーズ
BNC-P-3DW-CR BNCシリーズ
BNC-P-58/U BNCシリーズ
BNC-P-58U-CR BNCシリーズ
BNC-P-59/U BNCシリーズ
BNC-P-5C-CR BNCシリーズ
BNC-P-5CW-CR BNCシリーズ
BNC-P-5D BNCシリーズ
BNC-P-5D-CR BNCシリーズ
BNC-P-5DFB-CR BNCシリーズ
BNC-P-5DW-CR BNCシリーズ
BNC-P-5FB BNCシリーズ
BNC-P-5SF BNCシリーズ
BNC-P-117-P BNCシリーズ
BNC-P-5DW BNCシリーズ
BNC-P-8/U BNCシリーズ
BNC-P-8D BNCシリーズ
BNC-PA-JJ BNCシリーズ
BNC-PJ-1.5D BNCシリーズ
BNC-PJ-1.5D-CR BNCシリーズ
BNC-PJ-1.5DW-CR BNCシリーズ
BNC-PJ-3D BNCシリーズ
BNC-PJ-3D-CR BNCシリーズ
BNC-PJ-3DW-CR BNCシリーズ
BNC-PJ-58/U BNCシリーズ
BNC-R BNCシリーズ
BNC-R 10.5 BNCシリーズ
BNC-TA-JPJ BNCシリーズ
BNC-TA-JJJ BNCシリーズ
BNC-J-3C BNC75Ωシリーズ
BNC-J-3CFB BNC75Ωシリーズ
BNC-J-5C BNC75Ωシリーズ
BNC-J-5CFB BNC75Ωシリーズ
BNC-J-7CFB BNC75Ωシリーズ
BNC-P-3C BNC75Ωシリーズ
BNC-P-3C2T BNC75Ωシリーズ
BNC-P-3CFB BNC75Ωシリーズ
BNC-P-5C BNC75Ωシリーズ
BNC-P-5CFB BNC75Ωシリーズ
BNC-P-7CFB BNC75Ωシリーズ
BNCC-A-JJ BNC75Ωシリーズ
BNCC-A-PP BNC75Ωシリーズ
7/16-A-JJ DINシリーズ
7/16-A-PP DINシリーズ
7/16-LA-JP DINシリーズ
7/16-P-5FB DINシリーズ
7/16-P-5SF DINシリーズ
7/16-P-8FB DINシリーズ
7/16-P-8SF DINシリーズ
7/16-P-10FB DINシリーズ
7/16-P-10SF DINシリーズ
7/16-P-12FB DINシリーズ
7/16-P-12SF DINシリーズ
7/16-PA-JJ DINシリーズ
7/16-PA-JP DINシリーズ
N-CA-JJ N75Ωシリーズ
N-CA-PP N75Ωシリーズ
N-CJ-5FB N75Ωシリーズ
N-CJ-7FB N75Ωシリーズ
N-CP-5FB N75Ωシリーズ
N-CP-5FB-CR N75Ωシリーズ
N-CP-7FB N75Ωシリーズ

同軸ケーブル加工(同軸加工)の価格、単価、品質にお困りの方は是非ご相談下さいませ。
 三菱電機様のハンダ加工、圧着加工、同軸加工認定技術者が社内に在籍しておりますので安心してご依頼下さいませ。
